Startovací sada Zigbee 3.0: gateway, nástěnný ovladač a 3x vestavné downlighty

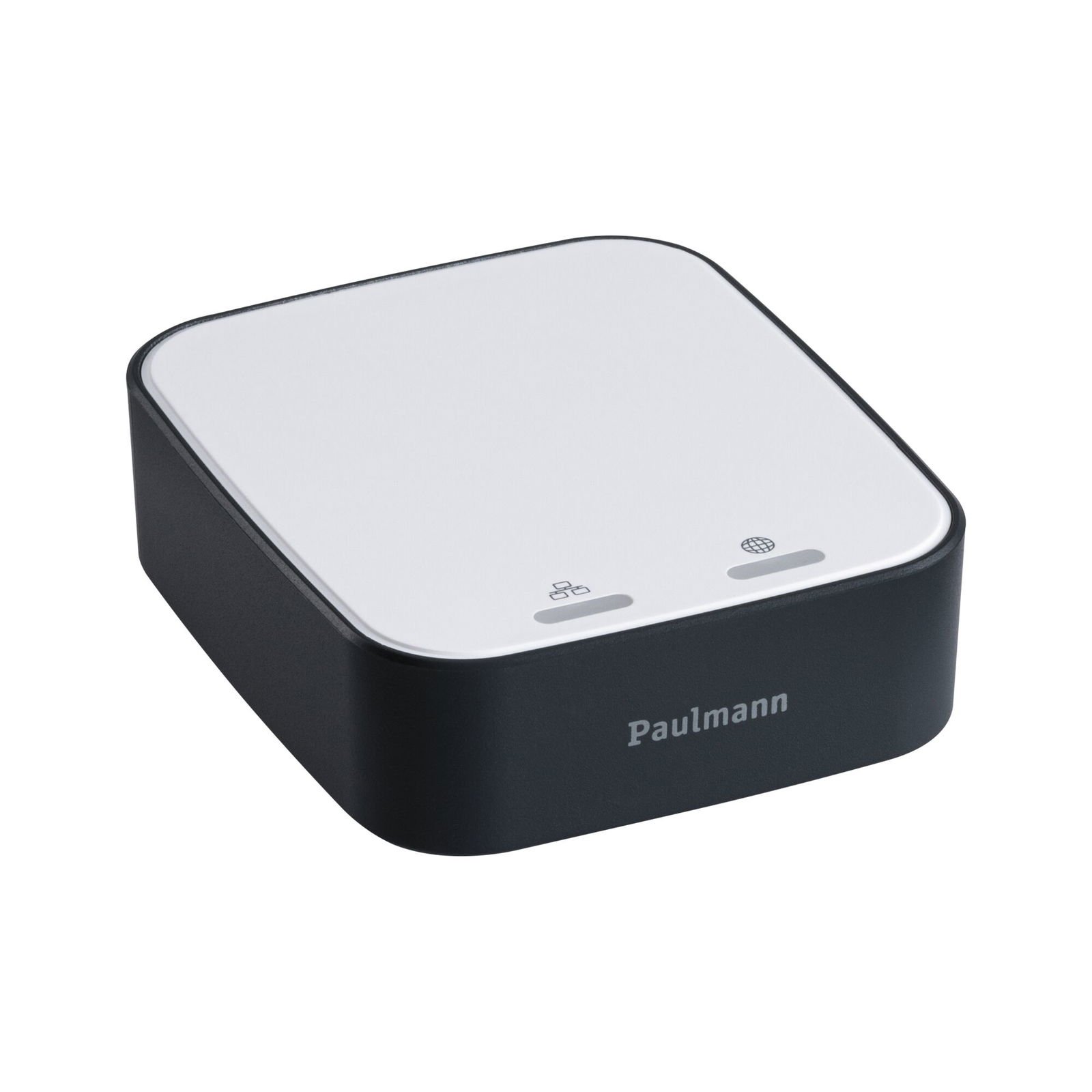

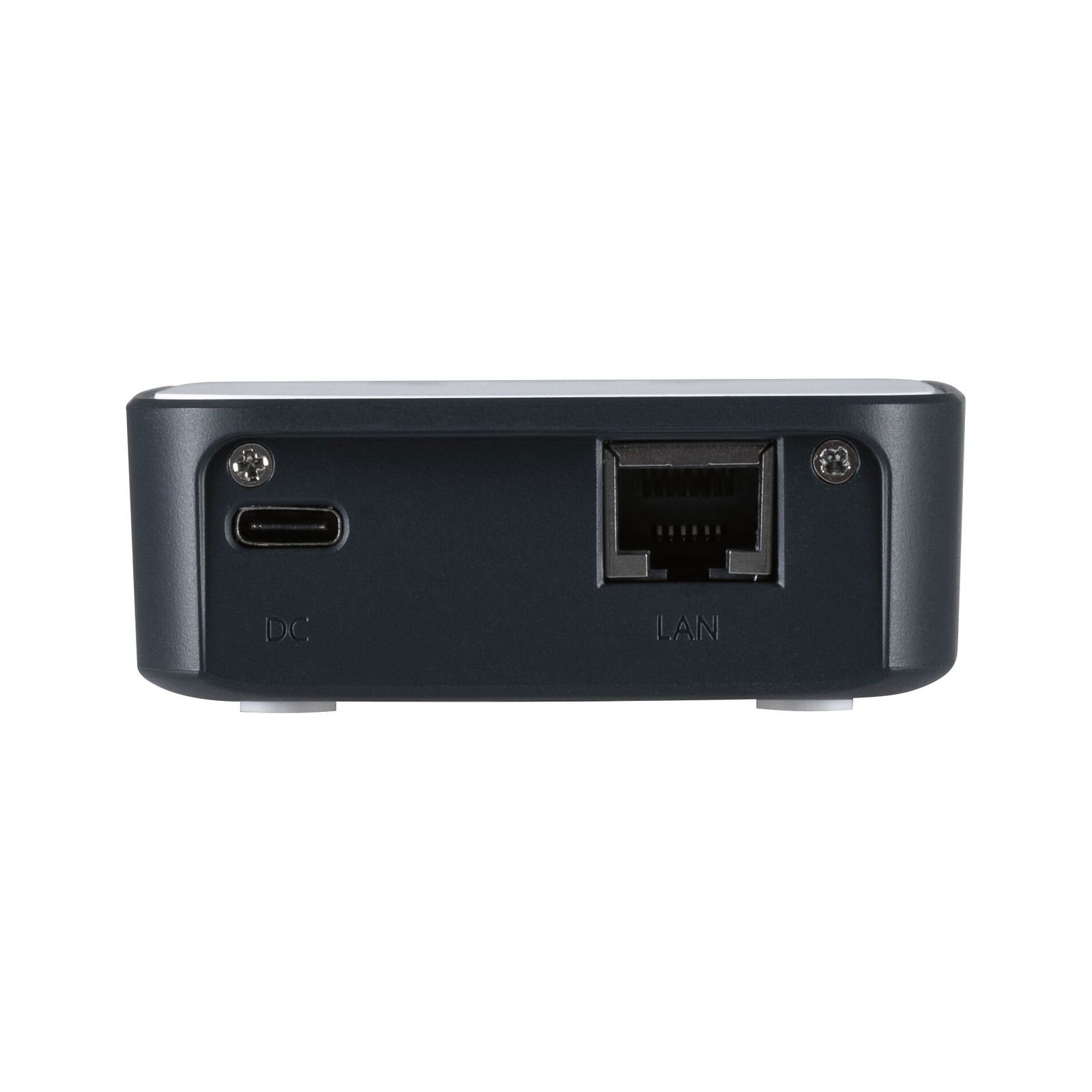

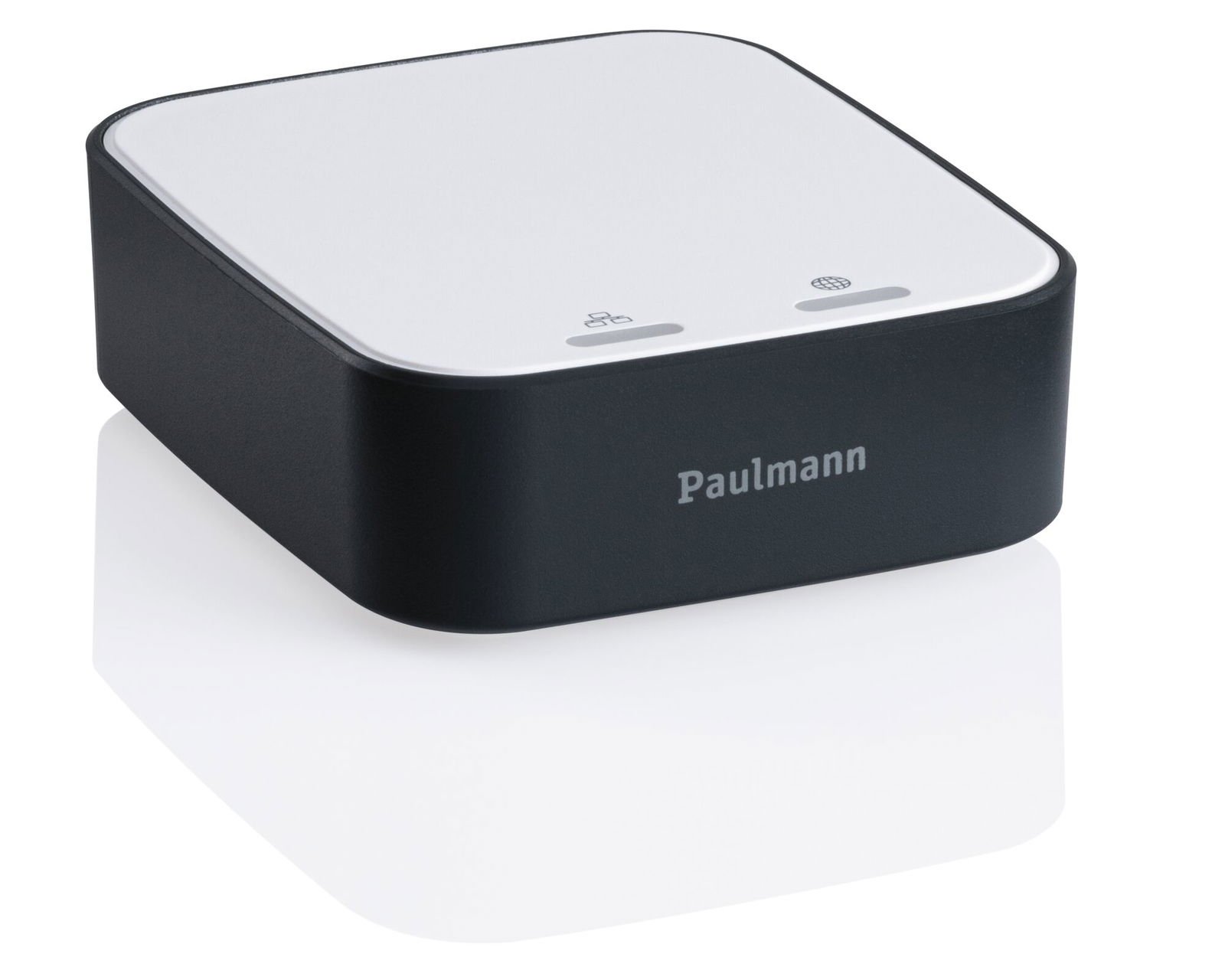

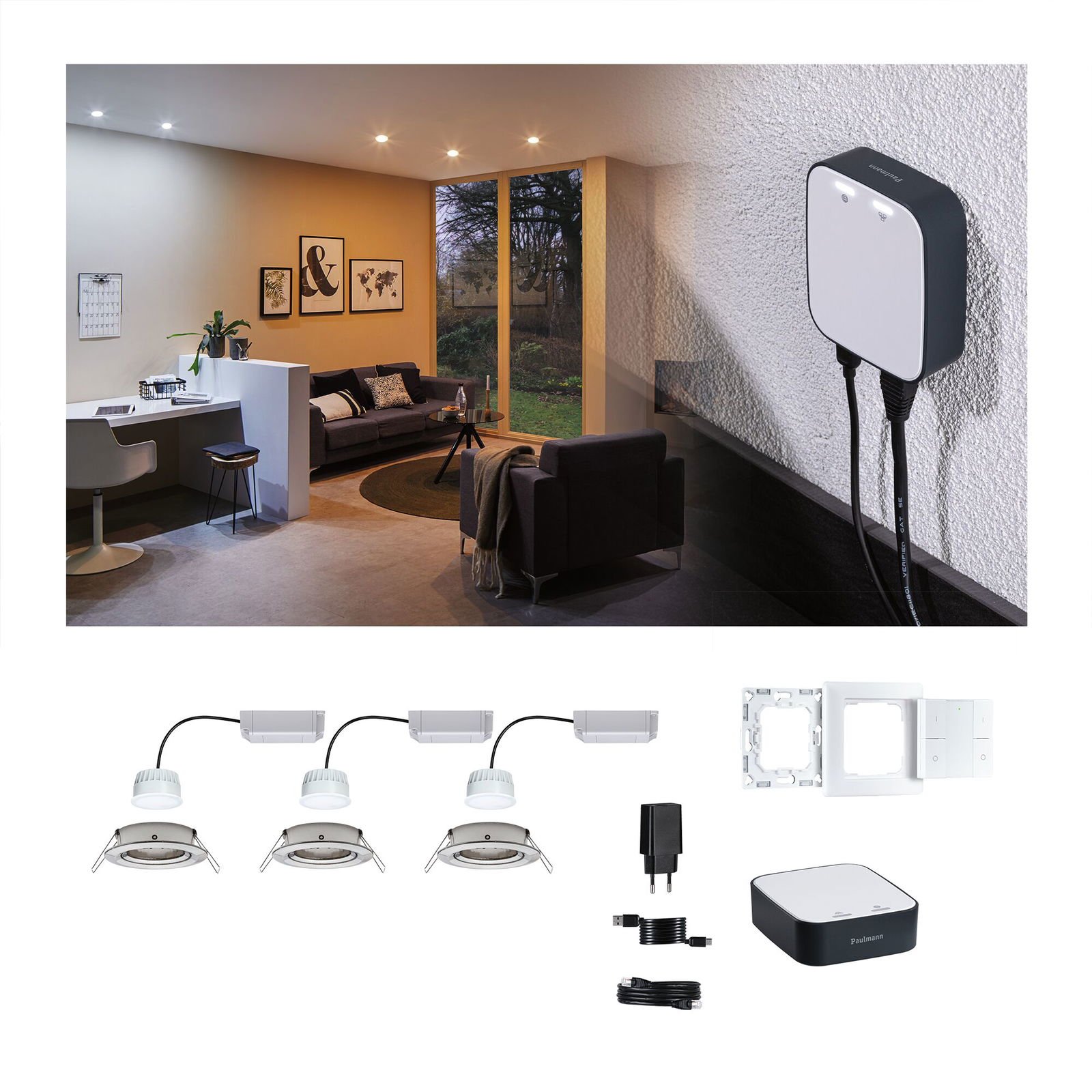

Tato startovací sada kombinuje tři výklopná vestavná LED svítidla Nova Plus Coin s funkcí RGBW, nástěnný Zigbee 3.0 ovladač a řídicí jednotku smik Gateway. V návrhu osvětlení slouží jako základ pro stropní světelné body s možností plynulé změny atmosféry – od teplé bílé pro relaxaci přes neutrálnější pracovní světlo až po barevné scénické nasvícení. Díky Zigbee 3.0 je sestava určená pro bezdrátové ovládání a stmívání v rámci Smart Home řešení.
Produkt: Startovací sada Smart Home smik Gateway nástěnný ovladač + LED vestavné svítidlo Nova Plus Coin základní sada výklopné RGBW - PAULMANN
Design a konstrukce

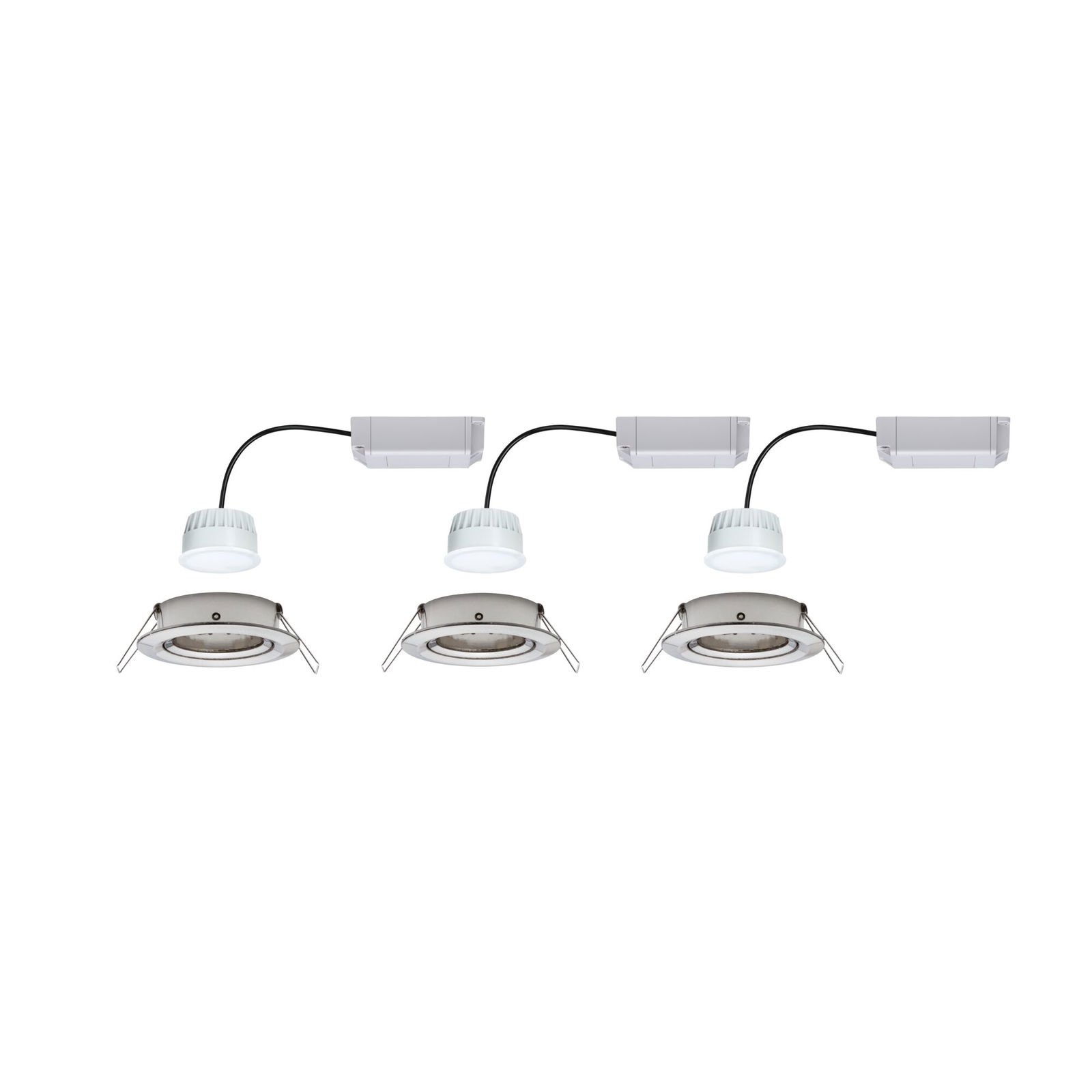

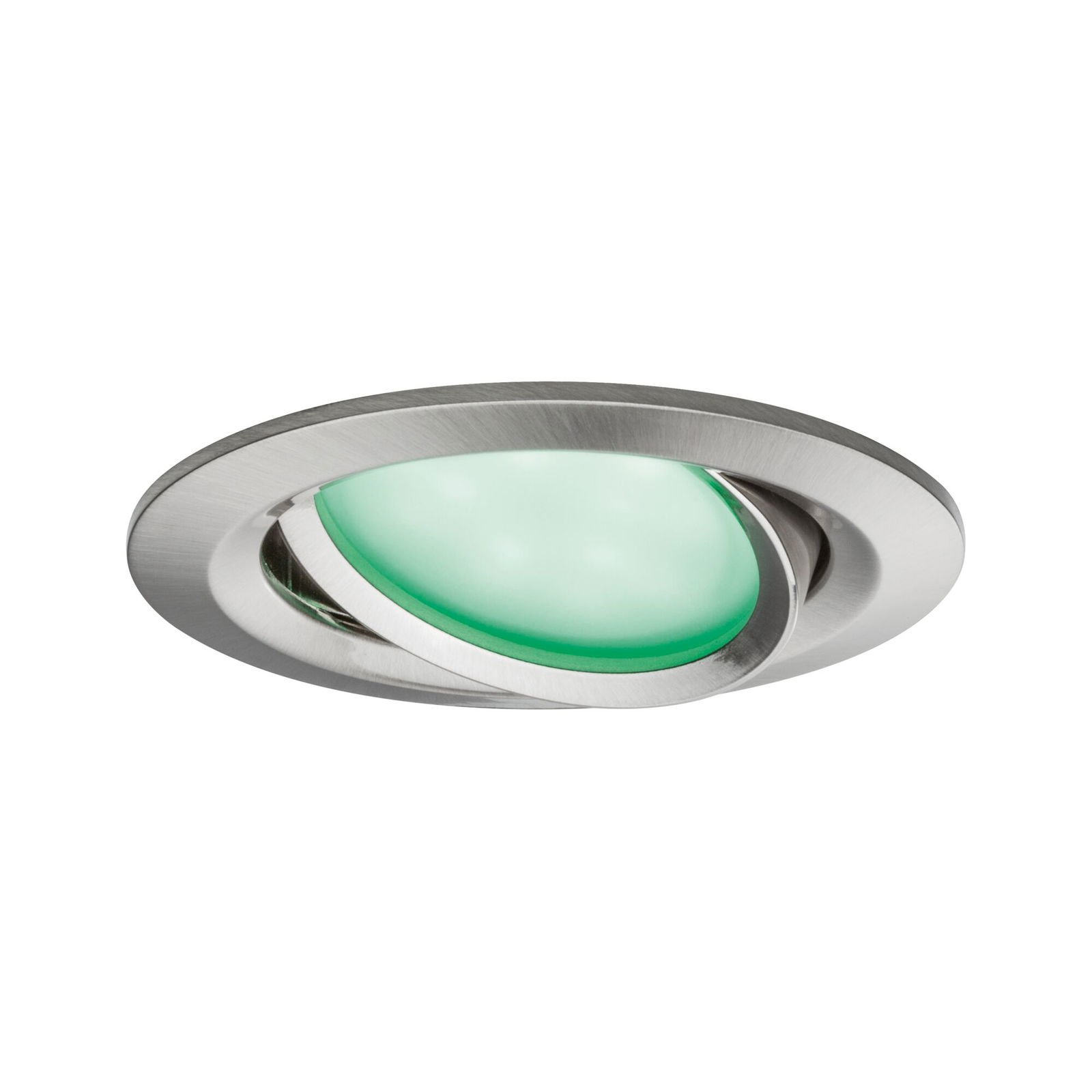

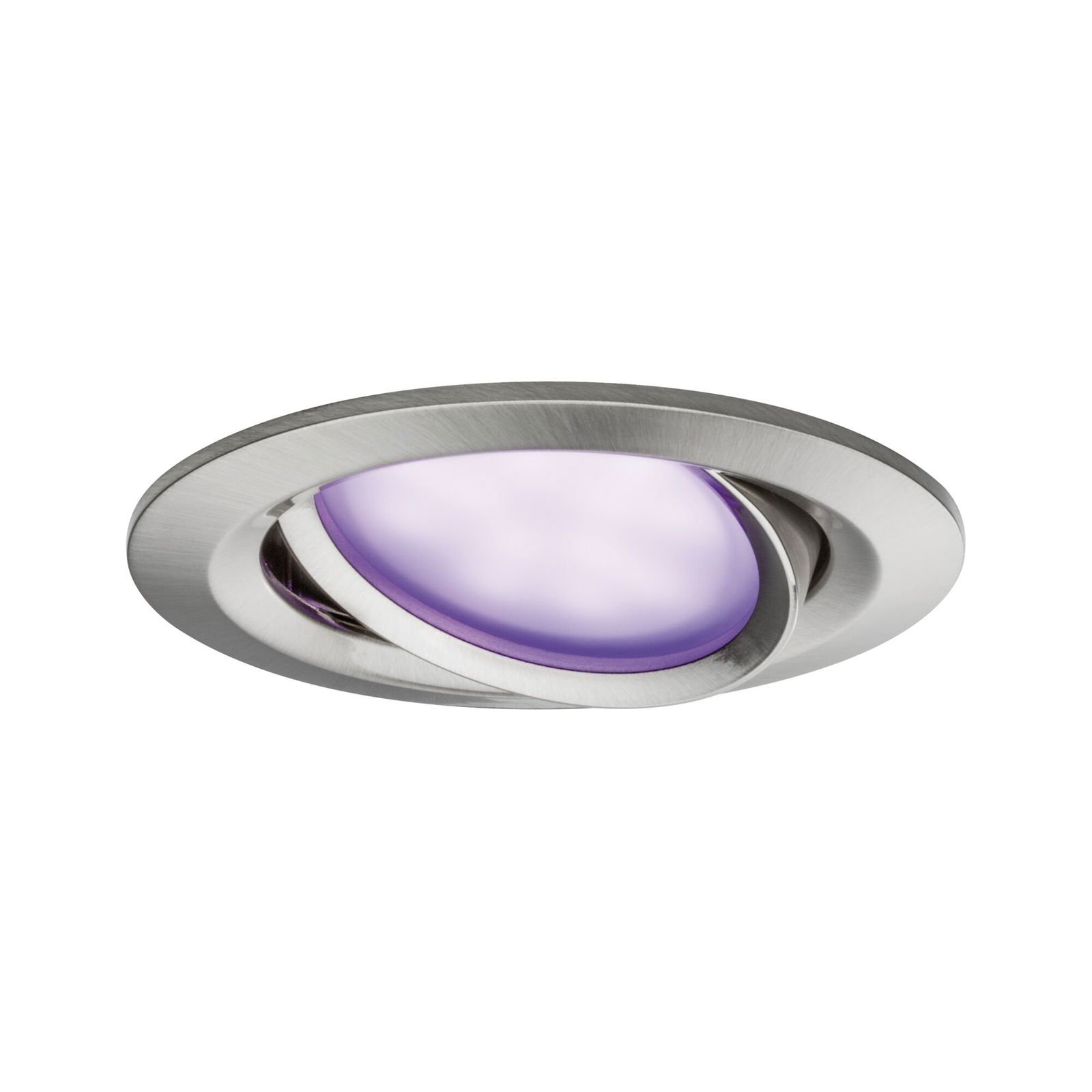

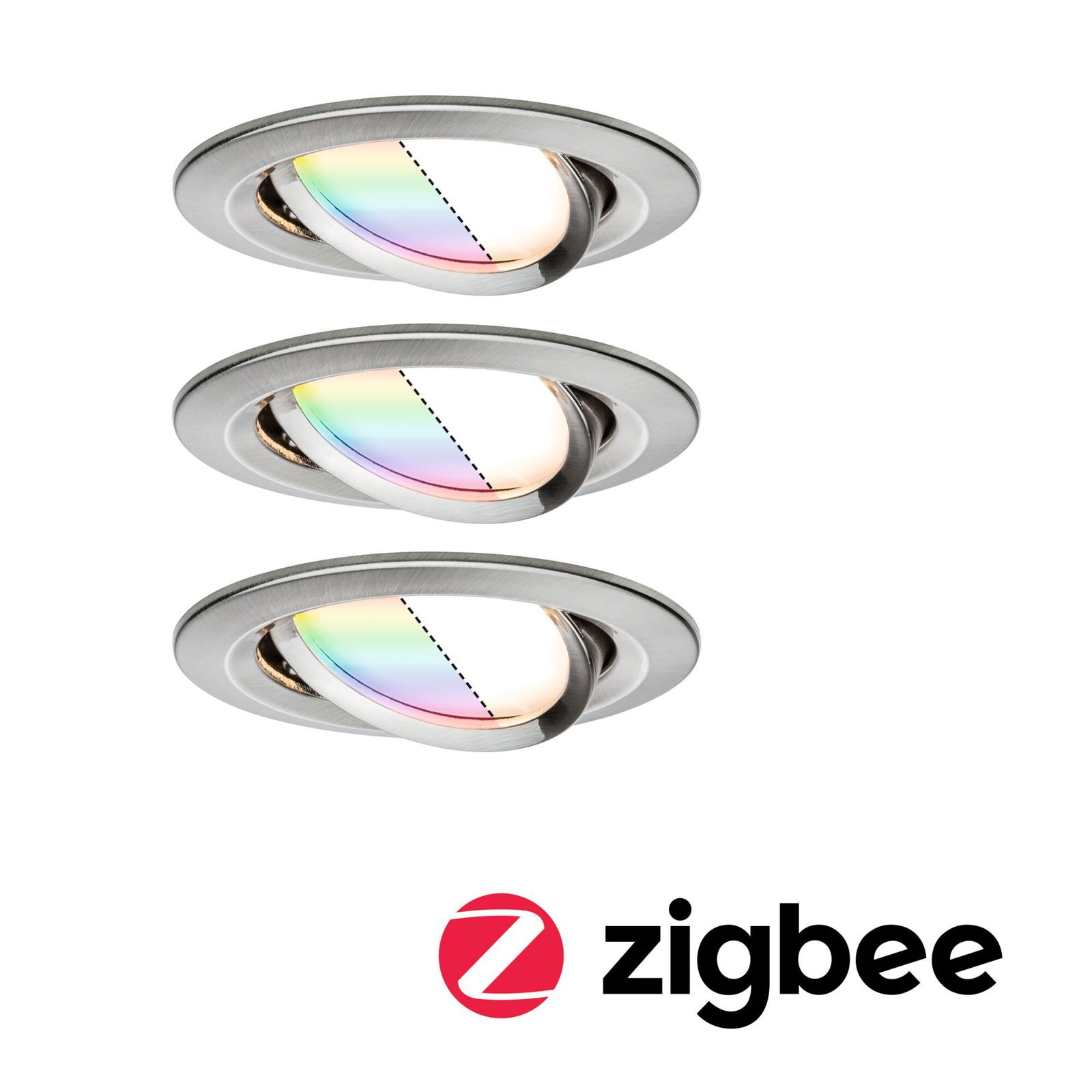

Vestavná svítidla jsou řešena jako kompaktní stropní downlighty s výklopným mechanismem (rozsah 50°) pro směrové doladění světelného akcentu. Provedení je v kombinaci bílé a antracitové, materiál plast. Montáž je doporučena do stropu; pro osazení je definován montážní otvor i instalační hloubky.
Charakter světla a řízení

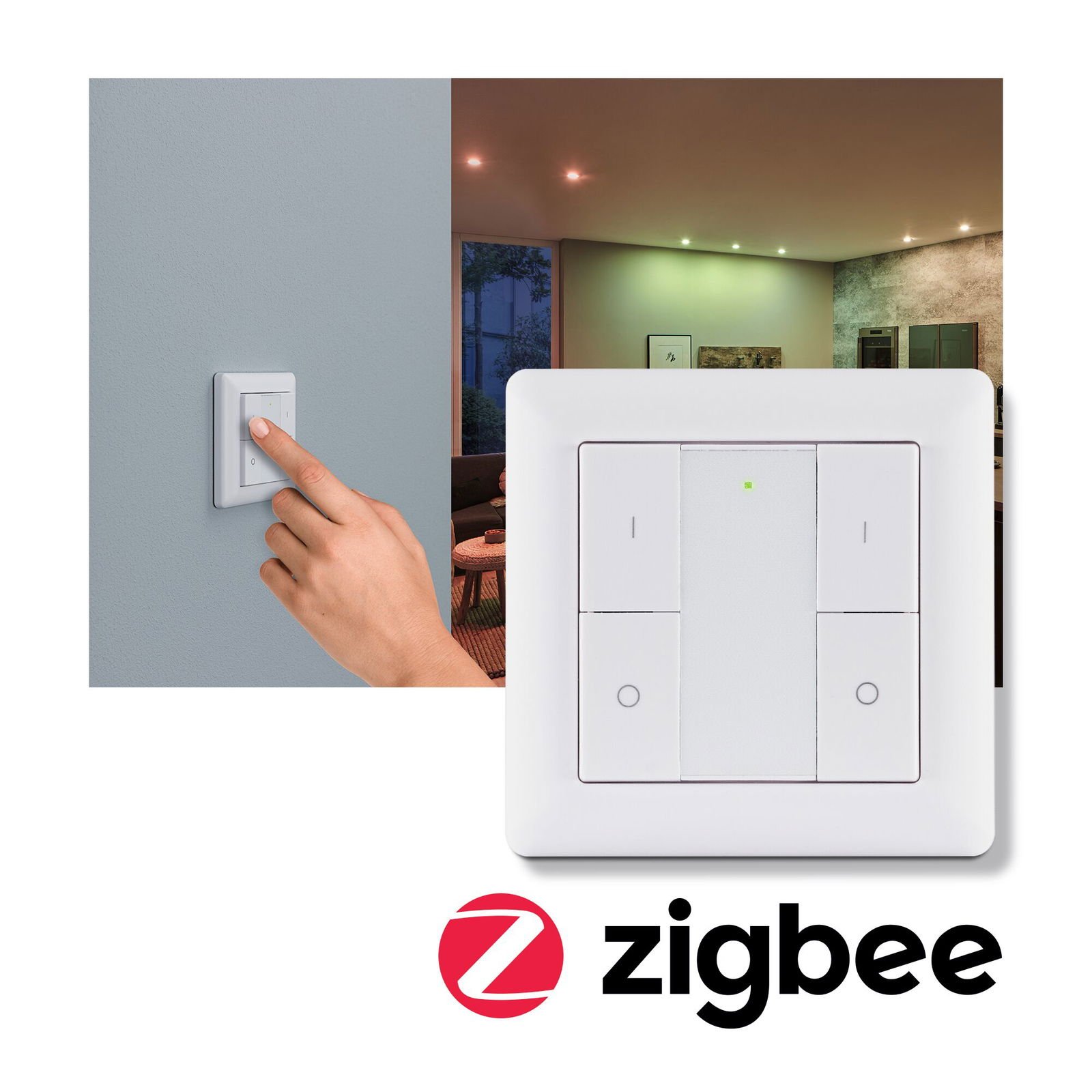

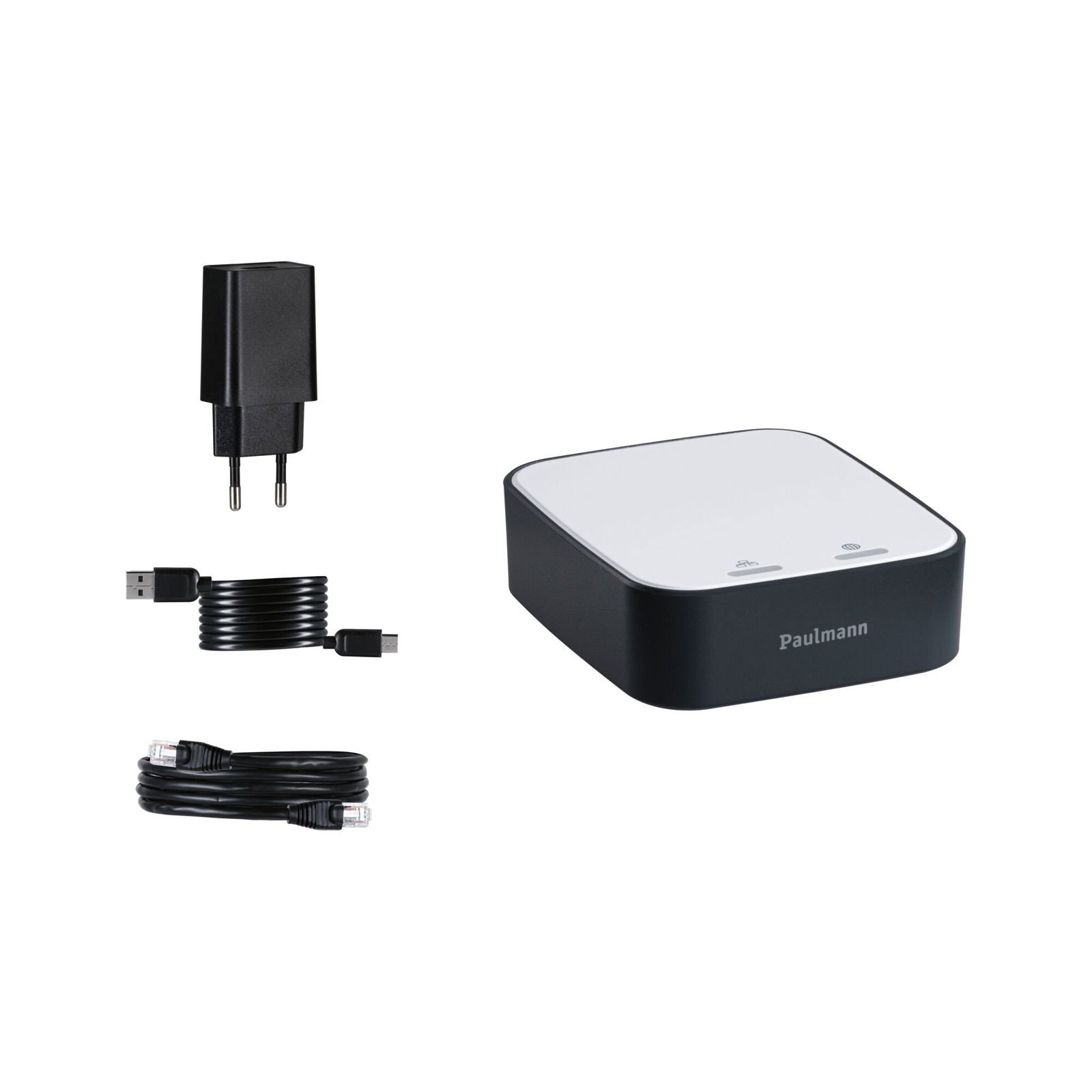

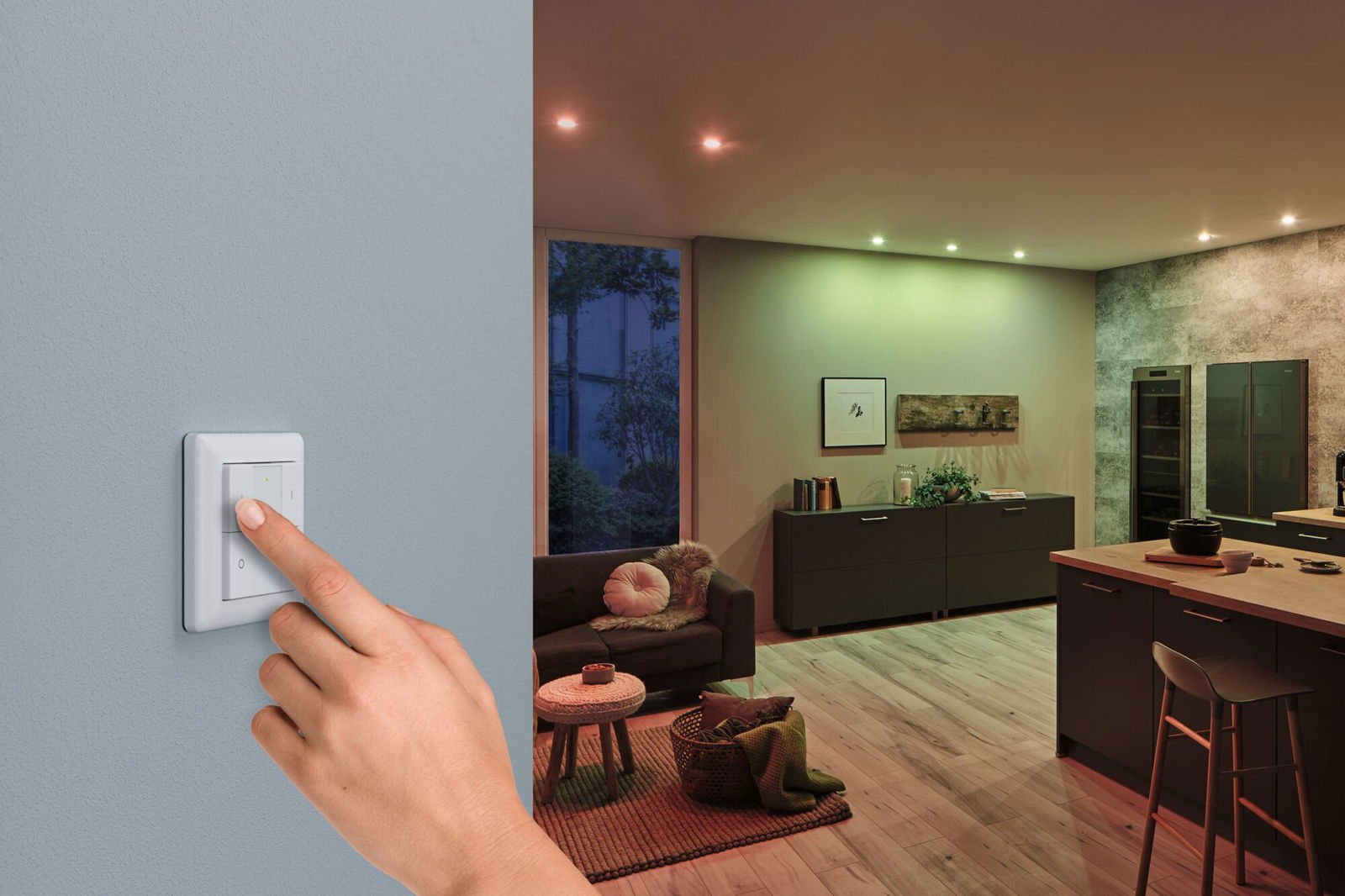

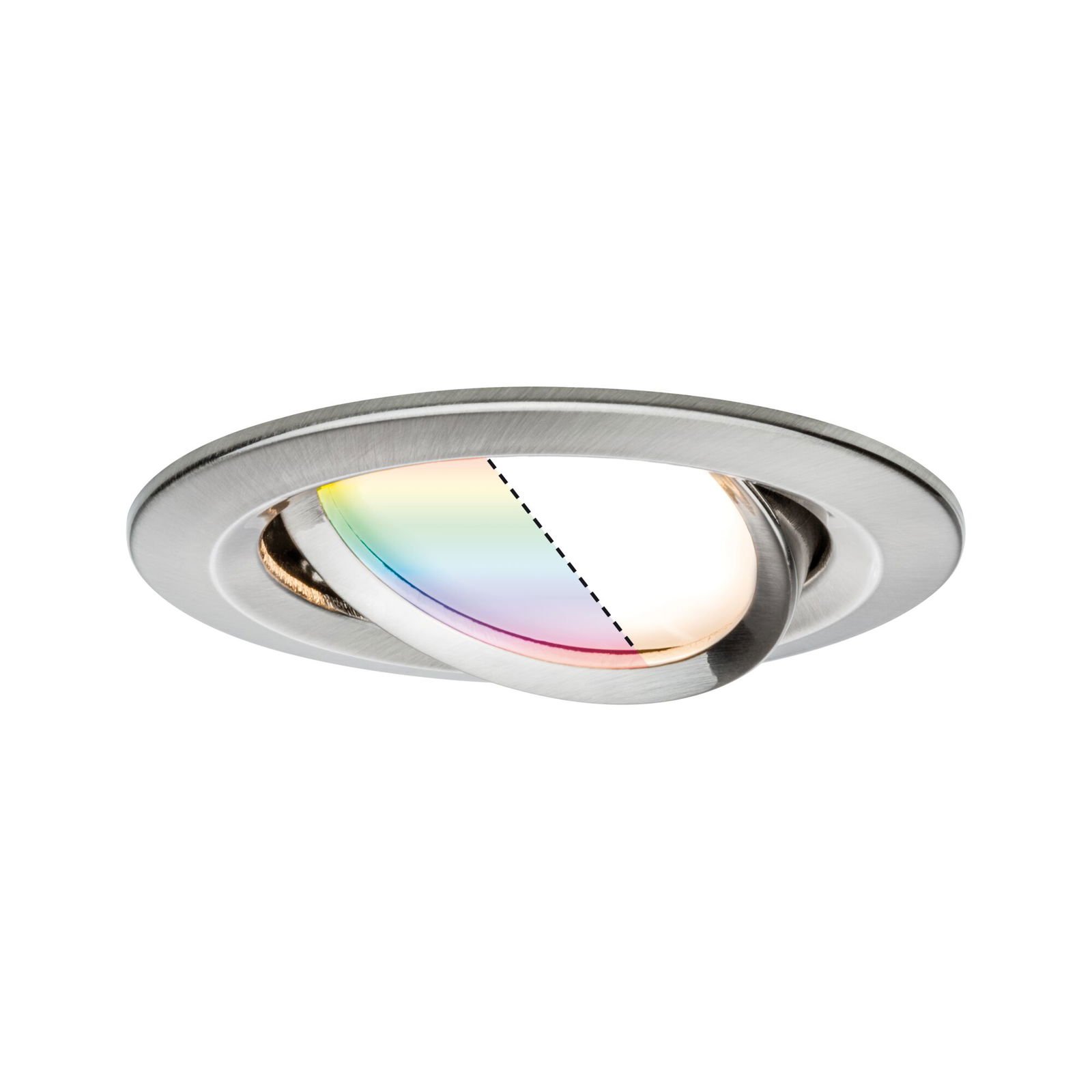

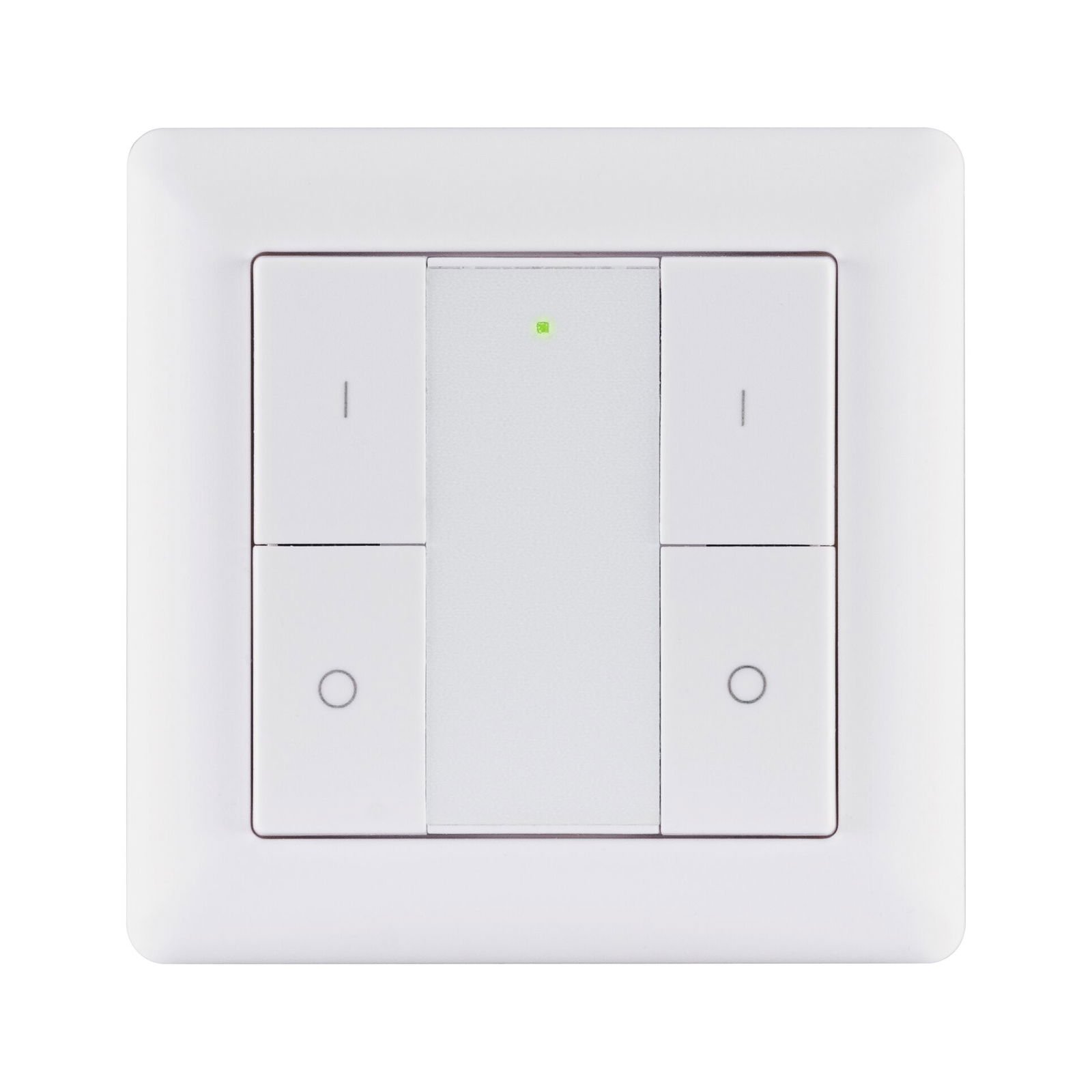

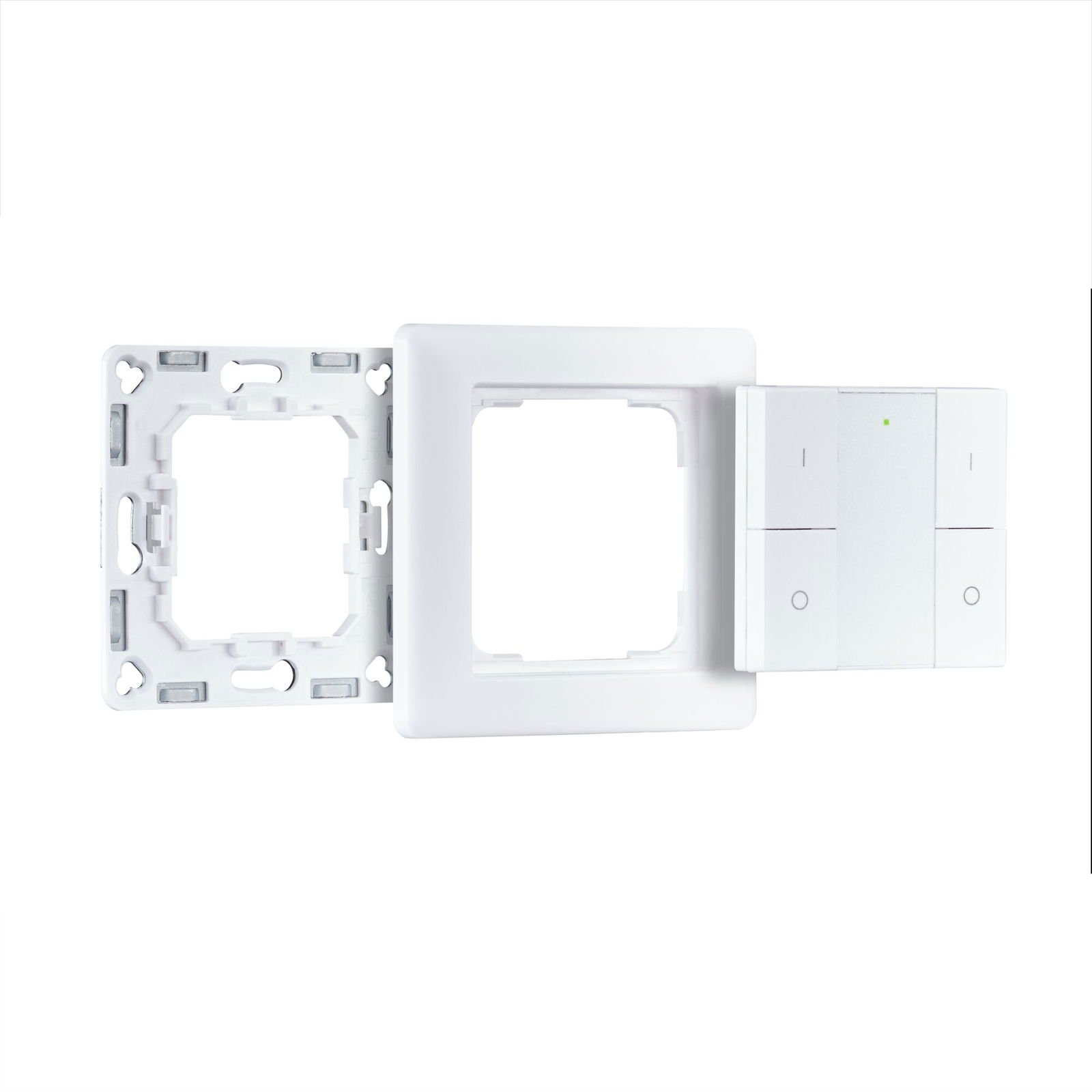

Svítidla mají široké vyzařování 100°, takže vytvářejí plošnější světelný kužel vhodný pro základní stropní osvětlení menších zón i pro rovnoměrnější doplnění světelné hladiny v místnosti. Rozsah chromatičnosti 2700–6500 K (tunable white) umožňuje přechod mezi teplou bílou a denní bílou, RGBW pak přidává plně barevné světlo pro scénické použití. Světelný tok je 400 lm na svítidlo. Ovládání probíhá v systému Zigbee 3.0; sestava obsahuje gateway i nástěnný ovladač. Nástěnný ovladač umožňuje spínání a stmívání dvou světelných skupin, každé až do 15 zařízení, se samostatným ovládáním jedné skupiny pomocí dvojice tlačítek. Komunikace je obousměrná a ovladač má stavovou LED pro zpětnou vazbu.
Typické použití v projektech

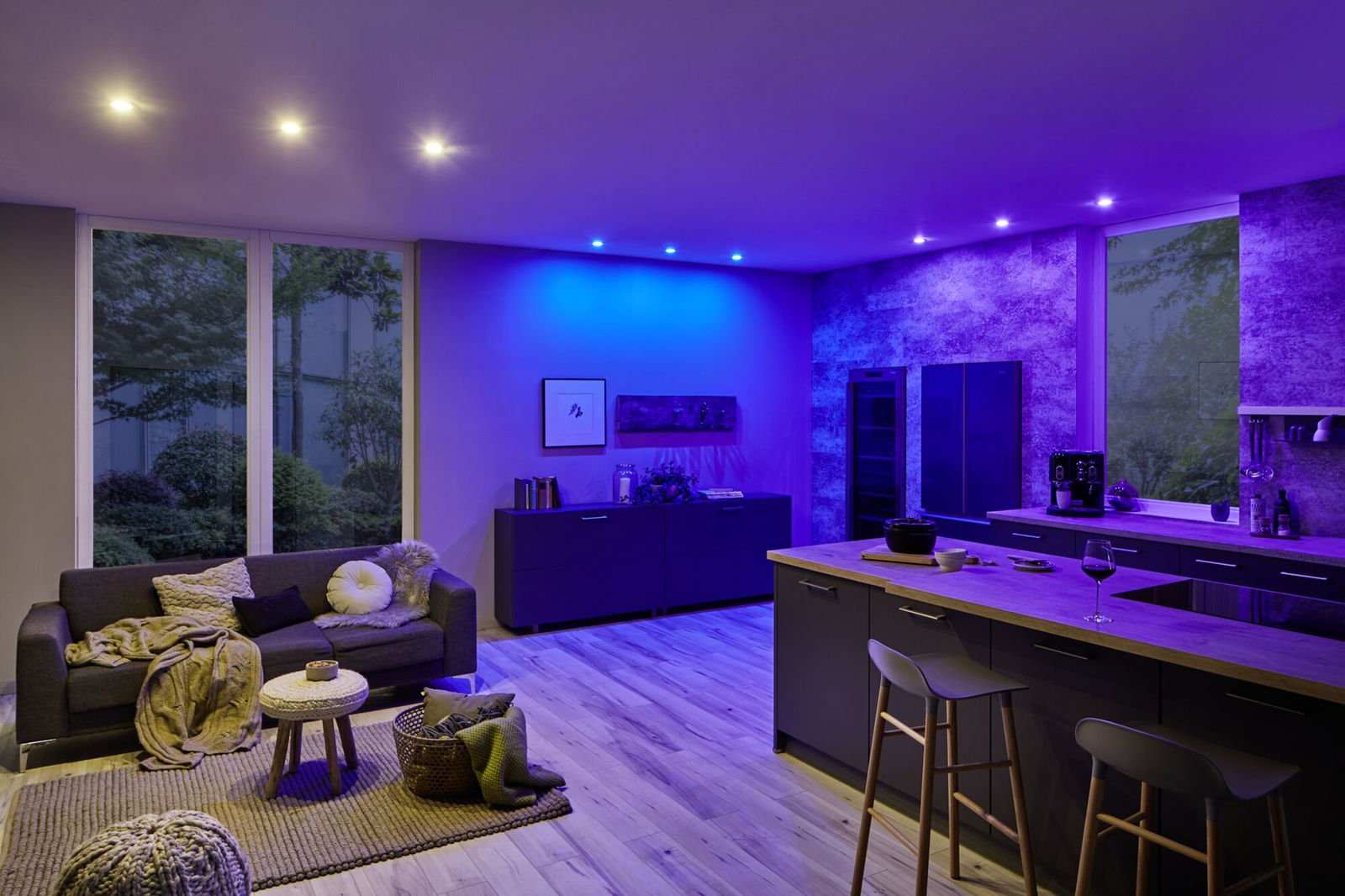

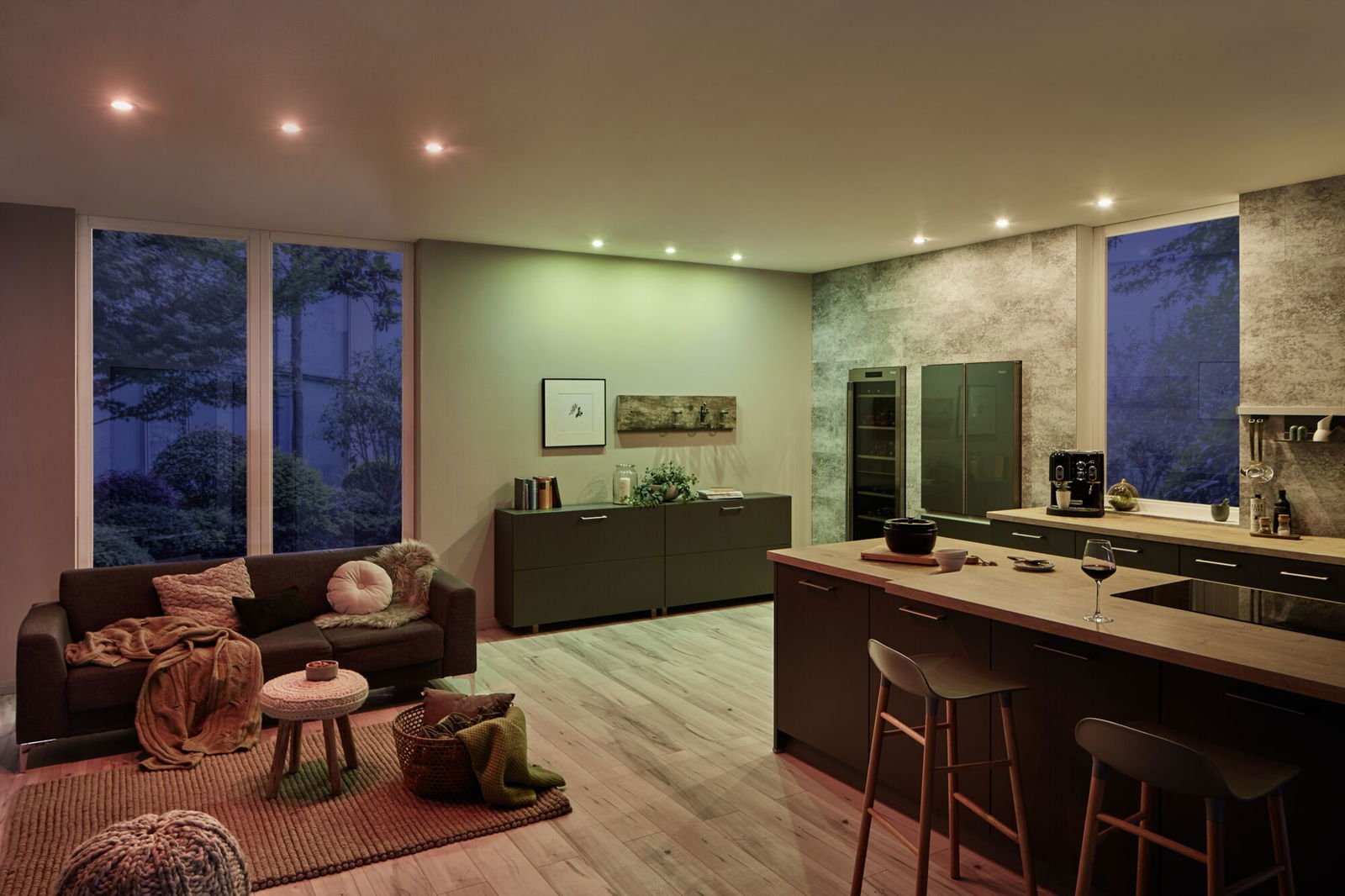

- Obývací pokoje a obytné zóny: základní stropní světlo s možností přepínání mezi teplou bílou (večerní atmosféra) a denní bílou (běžný provoz) + barevné scény.
- Kuchyně a pracovní kouty: denní bílá 6500 K pro funkční světlo, stmívání pro večerní režim.
- Ložnice a relaxační místnosti: teplá bílá 2700 K a plynulé ztlumení pro klidové osvětlení.
- Chodby a komunikační prostory: více bodů ve stropě pro čitelné zónování a možnost ztlumení podle denní doby.
Orientační plocha osvětlení
Pro základní osvětlení vychází při světelném toku 400 lm na svítidlo (3 ks v sadě) orientační pokrytí přibližně 3–6 m² pro celou sadu, podle požadované hladiny osvětlení. Výsledek je odhad a závisí na výšce stropu, barvách a odrazivosti povrchů, dispozici a kombinaci s dalšími svítidly.
Technické vlastnosti

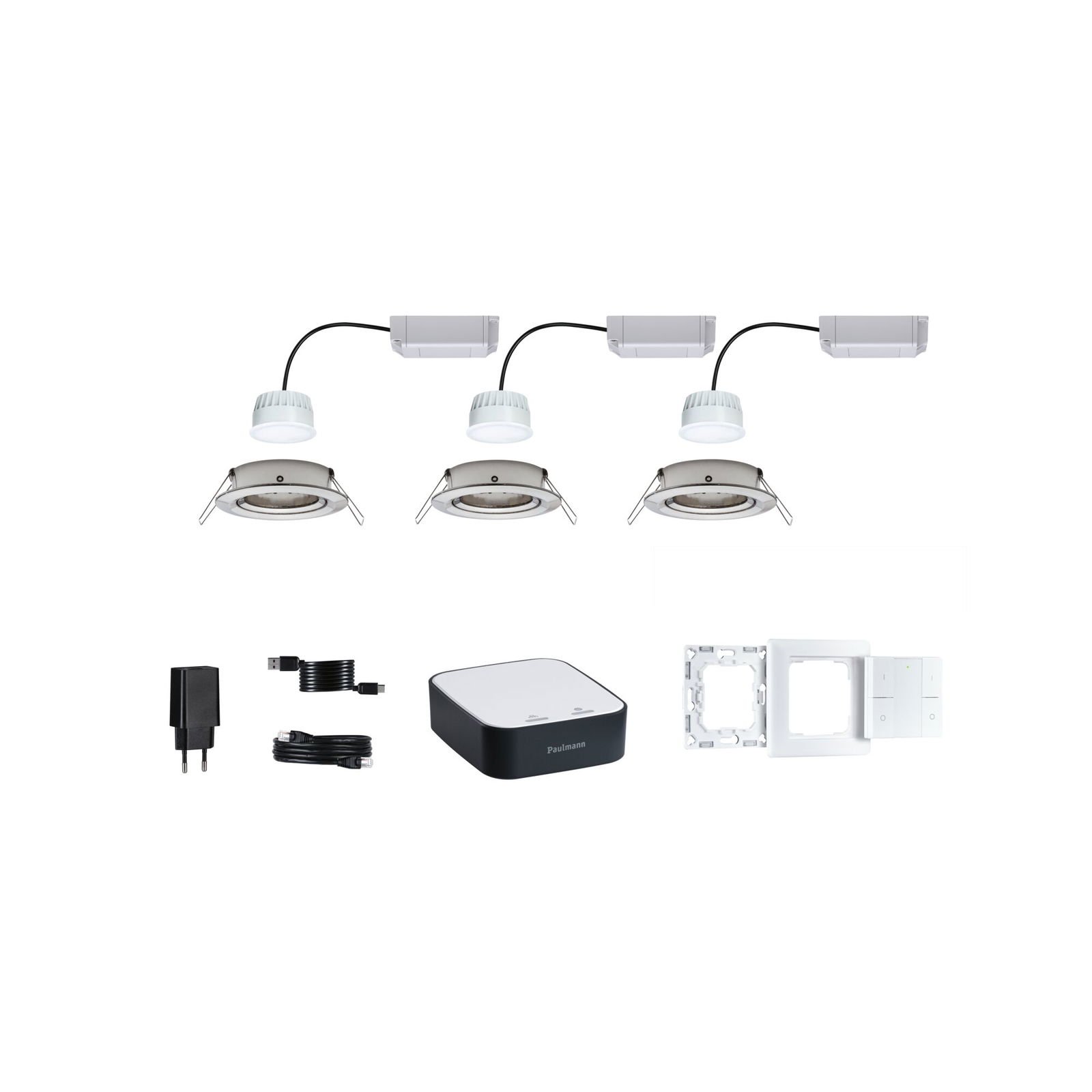

- Typ: LED vestavná svítidla (3 ks) + Zigbee 3.0 gateway + Zigbee 3.0 nástěnný ovladač
- Montáž: stropní
- Rozměry: H: 26 x B: 72 x T: 84 mm
- Vestavný průměr: 68 mm
- Vestavná hloubka: 45 mm
- Hloubka dutiny: 30 mm
- Hloubka krytky: 50 mm
- Materiál: plast
- Barva: bílá, antracitová
- Příkon: 5,2 W (na svítidlo), 3x
- Světelný tok: 400 lm
- Teplota chromatičnosti: 2700–6500 K
- Podání barev: > 80 Ra
- Vyzařovací úhel: 100°
- Funkce: RGBW (barevné světlo) + tunable white
- Stmívání: ano, řízení v rámci Smart Home
- Smart Home systém / protokol: Zigbee 3.0 (2,4 GHz), dosah ve volném prostoru 100 m
- Napětí: 230 V, AC 50 Hz
- Životnost: 30000 h
- Hmotnost netto: 1151 g
- Napájení: se síťovým adaptérem, síťová vidlice Europlochá (typ C-CEE 7/16)
